LJ57 serijos servo traukimo vidinio pratraukimo staklės

LJ57 serijos servo traukimo vidinio pratraukimo staklės

Šis gaminys yra mechaninis CNC vidinių tekinimo staklės – didelio tikslumo, didelio efektyvumo ir didelio stabilumo kiaurymių apdirbimo įranga vidiniams dantims ir įvairioms geometrinėms formoms. Plačiai naudojamas tokiose pramonės šakose kaip naujos energijos gamyba, humanoidinė robotika, planetinės pavarų dėžės ir statybinė technika.

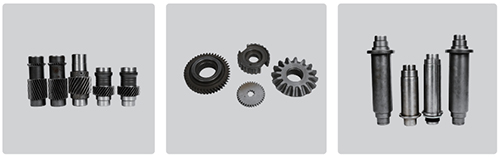

1 pav

tyrimas

Techniniai personažai

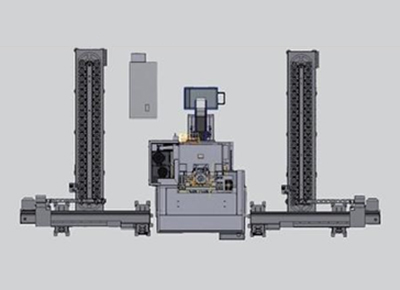

2 pav

5 klasės GB/T 3478, 7 klasės GB/T 10095

3 pav

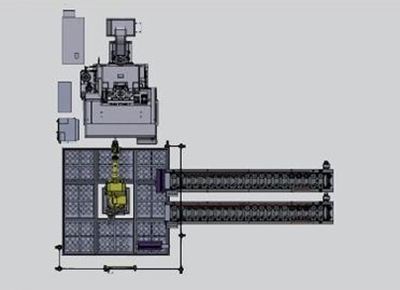

Robotų intelektuali pratraukimo sala

3 pav

Inovacinė „keturių laidų bėgio“ patentų struktūra

Pagrindinės ypatybės

1. Mažas apvertimo sukimo momentas

E tipo staklės naudoja keturių vielų bėgių guolių konstrukciją, kuri yra „stabili trapecijos formos konstrukcija“, sudaryta iš vieno varančiojo centro ir vieno traukimo centro, esančių toje pačioje plokštumoje su dviem linijiniais bėgiais. Ši konstrukcija yra labai simetriška jėgos kryptimi, todėl pašalinama didžioji dalis „traukiamojo apvertimo momento“, kurį sukelia tradicinių tekinimo staklių konstrukcija. Išradimo patento Nr.: ZL 2020 10920618. 5.

2. Ilgas tarnavimo laikas ir didelis stabilumas

Didelis plieninis rutulys, didelis skersmuo, importuota sunkiųjų rutulinių sraigtų pora, didelio tikslumo, didelio standumo prekės ženklo sunkiųjų ritininių linijinių kreiptuvų sistema.

3. Tikslus valdymas, didelis tikslumas

Servo pavara + sraigtinė pavara, pagrįsta jėgos struktūra, nepriekaištingas pjovimo tikslumas.

4. Lankstus ir universalus erdvinis išdėstymas

Įrangą galima pritaikyti pagal kliento reikalavimus, ji yra lanksti ir universali, kad būtų pasiekti įvairūs automatizavimo reikalavimai.

5. Išmanus valdymas vienu spustelėjimu

Pažangi CNC sistema + įterptoji programa + labai antrinis kūrimas, parametrų pildymas ir naudojimas, nulinis programavimas, saugus ir efektyvus.

6. Patogu ir lengva valdyti

Greitas įrankių keitimas, automatinis padėties nustatymas ir praktiškas operatoriaus valdymas mašina su „nuliniu pagrindu“.

spektaklis

Serijos numeris	Techninis parametro pavadinimas	Vienetas	LJ5705	LJ5710	LJ5715	LJ5720	LJ5730	LJ5740
Serijos numeris	Techninis parametro pavadinimas	Skaitinė vertė
1	Įvertintas traukimas	kN	50	100	150	200	300	400
2	įvertinta kelionė	mm	800	1250/1600	1250/1600	1600/1800	1600/1800	1800
3	Traukimo greitis (servo greičio reguliavimas)	m/min	1 ~ 7	1 ~ 7	1 ~ 7	1 ~ 7	1 ~ 7	1 ~ 5
4	Maksimalus trauktuvo ilgis	mm	1000	1450/1800	1450/1800	1800/2000	1800/2000	2000
5	Bendra elektros galia	kW	Apie 22	Apie 27	Apie38	Apie 45	Apie 53	Apie 60
6	Grynasis staklių svoris	kg	Apie 5000	Apie 8000 (1250 taktų)	Apie 8500 (1250 taktų)	Apie 12000 (1600 taktų)	Maždaug 12500 (1600 taktų)	Maždaug 19500 (maršrutas 1800)
7	Staklių darbo vieta (ilgis x plotis x aukštis)	mm	× × 3200 2800 3585	3600 × 3200 × 4000 (1250 eigų)	3600 × 3200 × 4100 (Stroke1250)	3850 × 3800 × 4800 (1600 eigų)	3850 × 3800 × 4900 (1600 eigų)	4000 × 3800 × 5500 (1800 eigų)

Pažymėjimas

pažymėjimas

Mūsų tyrimų ir plėtros komanda užmezga ilgalaikę partnerystę su Nacionaliniu gynybos technologijos universitetu, Daliano technologijos universitetu, Hunano universitetu, Centrinio Pietų universitetu ir kitomis žinomomis institucijomis. Yuhuan taip pat yra Hunano universiteto doktorantų mokslinių tyrimų bazė, kuri per metus gauna 5–9 patentus.

Turi36 susiję patentai

Tarptautinio standarto gaminių sertifikatas 2005 m

PraėjoISO9001: 2000 tarptautinis kokybės sistemos sertifikatas, nustatė įmonės produktų standartus
